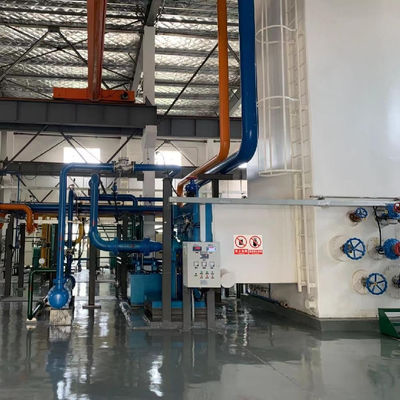

إنتاج الأكسجين مصنع فصل الهواء المبرد عن السائل والغاز مولد النيتروجين 20 ميجا باسكال

مجالات التطبيق

يستخدم الأكسجين والنيتروجين والأرجون والغازات النادرة الأخرى التي تنتجها وحدة فصل الهواء على نطاق واسع في الصلب والصناعات الكيماوية والمصفاة والزجاج والمطاط والإلكترونيات والرعاية الصحية والغذاء والمعادن وتوليد الطاقة وغيرها من الصناعات.

مخطط تدفق عملية وحدة فصل الهواء

تدفق العملية التكنولوجية: 1 ، ضغط الهواء وتنقيته: الهواء من خلال مرشح الهواء لإزالة الغبار والشوائب الميكانيكية في ضاغط الهواء ، والضغط على الضغط المطلوب ، ثم إدخاله في مبرد الهواء لخفض درجة حرارة الهواء ، ثم أدخل نظام تنقية الهواء لإزالة الماء وثاني أكسيد الكربون والأسيتيلين والهيدروكربونات الأخرى في الهواء.2 ، فصل الهواء: ينقسم الهواء المنقى إلى طريقتين: طريقة واحدة في عمود التجزئة ، بعد التبريد في المبادل الحراري الرئيسي إلى أسفل العمود ؛طريقة أخرى لبرج التجزئة ، بعد التبريد في المبادل الحراري الرئيسي إلى الموسع بعد التوسع في منتصف البرج العلوي للمشاركة في تصحيح البرج العلوي ، لتوفير قدرة التبريد للنظام.يزداد محتوى النيتروجين للغاز الصاعد في البرج السفلي عن طريق ملامسة سائل الإرجاع.يأتي النيتروجين السائل المطلوب من مبخر التكثيف أعلى البرج السفلي ، حيث يتبخر الأكسجين ويتكثف النيتروجين.3 ، تبخر النيتروجين السائل يتم تخزين النيتروجين السائل من برج فصل الهواء في خزان تخزين النيتروجين السائل.يتم تسخين النيتروجين السائل الموجود في خزان التخزين في جهاز التبخير وإرساله إلى خط أنابيب النيتروجين المنتج.
